پاسخ کوتاه
نقشه برش هاردباکس (دایلاین) نقشهای فنی و در مقیاس واقعی است که شکل و ابعاد همه‌ی قطعات جعبه را مشخص میکند: قطعات مقوای مغزی (کف، دیواره‌ها، سقف درب)، الگوی باز روکش هر قطعه با برگشت لبه و برش گوشهها، و در صورت نیاز آستر و اینسرت. روی نقشه، خطوط با قرارداد مشخص از هم جدا میشوند: خط برش (ممتد)، خط تا (خطچین)، حاشیه‌ی اضافه‌ی طرح، ناحیه‌ی ایمن و اندازه‌گذاری. نقشه برش در چند مرحله تهیه میشود: تعیین ابعاد داخلی محصول، انتخاب ساختار و ضخامت مقوا، محاسبه‌ی ابعاد قطعات و روکش، رسم دقیق با نرم‌افزار برداری، ساخت نمونهی سفید و اصلاح، و در نهایت تأیید نسخه‌ی نهایی که طراح گرافیک طرح را روی آن می‌چیند. بهترین نقشه، نقشهای است که تولیدکننده با متریال و تجهیزات واقعی خود تهیه کرده است.
فهرست مطالب
نقشه برش چیست؟
نقشه‌ی فنی و در مقیاس واقعی که شکل، ابعاد، خطوط برش و تا و محل قرارگیری همه‌ی قطعات یک جعبه را مشخص میکند و مبنای مشترک طراحی گرافیک، ساخت قالب یا برش و تولید است.
نام «دایلاین» از قالب برش آمده است؛ قالبی با تیغه‌های فلزی که شکل قطعه را از ورق جدا میکند. اما در هاردباکس، نقشه برش بیش از یک خط دور قطعه است: نقشهای چندبخشی که هم برش مقوای سخت، هم الگوی روکش و هم محل دقیق نشستن قطعات روی روکش را نشان می‌دهد. برخلاف جعبه‌های تاشو که یک قطعه‌ی واحد دارند، نقشه‌ی هاردباکس از چند نقشه‌ی مرتبط تشکیل شده است.
چرا نقشه برش این‌قدر مهم است؟
- زبان مشترک: طراح، چاپخانه، کارگاه برش، روکش‌کاری و کنترل کیفیت، همه از یک نقشه کار می‌کنند.
- بستر طراحی گرافیک: طرح فقط روی نقشه‌ی درست، دقیقاً روی وجه درست جعبه می‌نشیند.
- برآورد متریال و هزینه: ابعاد الگوها، تعداد قطعه در هر ورق و ضایعات از روی نقشه محاسبه میشود.
- ساخت ابزار: قالب برش، کلیشه‌ی طلاکوب و تنظیمات دستگاه‌ها بر اساس نقشه آماده میشوند.
- کنترل کیفیت: نمونه و تولید، با نقشه‌ی تأییدشده مقایسه میشوند.
بسیاری از خطاهایی که در مقاله‌ی اشتباهات ابعادی در طراحی جعبه بررسی شده‌اند، ریشه در نقشه‌ی نادرست یا استفاده از نقشه‌ی اشتباه دارند.
اجزای نقشه برش هاردباکس
زبان خطوط: قراردادهای نقشه برش
هر نوع خط در نقشه، یک دستور تولید است. قراردادها ممکن است در کارگاه‌های مختلف کمی متفاوت باشند، اما منطق آن‌ها یکسان است و هر نقشه باید یک راهنمای خطوط داشته باشد:
لایههای غیرچاپی: خطوط نقشه، اندازه‌ها و توضیحات فقط برای تولیدند و نباید چاپ شوند. در فایل، آن‌ها را در لایههای جداگانه و با رنگ‌های اختصاصی نام‌گذاری‌شده قرار دهید تا با طرح گرافیکی اشتباه گرفته نشوند.
تحلیل یک نقشه‌ی واقعی: درب و زیره

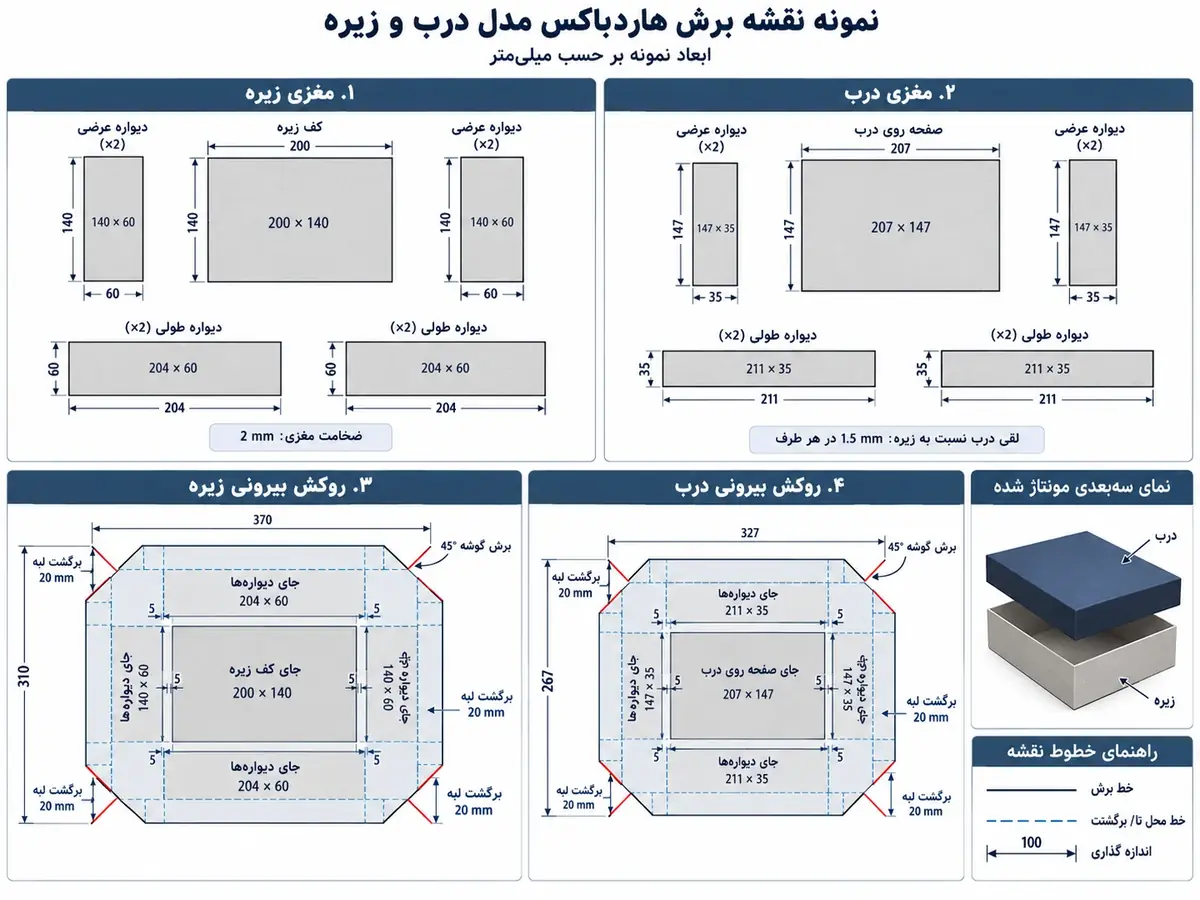

بیایید نقشه‌ی تصویر ابتدای مقاله را عدد به عدد بخوانیم. این نقشه برای جعبه‌ای با کف داخلی ۲۰۰ در ۱۴۰ میلیمتر، دیواره‌ی ۶۰ میلی‌متری و مقوای ۲ میلی‌متری تهیه شده است:
| بخش نقشه | عدد | منطق |
|---|---|---|
| کف زیره | 200 × 140 | ابعاد داخلی کف |
| دیواره‌های عرضی زیره (۲ عدد) | 140 × 60 | هم‌اندازه‌ی عرض کف؛ بین دیواره‌های طولی قرار می‌گیرند |
| دیواره‌های طولی زیره (۲ عدد) | 204 × 60 | طول کف به‌علاوه‌ی دو برابر ضخامت مقوا (۲۰۰ + ۲ × ۲)، تا دو سر دیواره‌های عرضی را بپوشانند |
| صفحه‌ی روی درب | 207 × 147 | ابعاد بیرونی زیره (۲۰۴ × ۱۴۴) به‌علاوه‌ی لقی ۱٫۵ میلیمتر در هر طرف |
| دیواره‌های عرضی درب | 147 × 35 | هم‌اندازه‌ی عرض صفحه‌ی درب، با ارتفاع ۳۵ میلیمتر |
| دیواره‌های طولی درب | 211 × 35 | طول صفحه‌ی درب به‌علاوه‌ی دو برابر ضخامت مقوا (۲۰۷ + ۴) |
| روکش بیرونی زیره | 370 × 310 | کف + ۲ × فاصله‌ی تا ۵ + ۲ × دیواره ۶۰ + ۲ × برگشت لبه ۲۰ (۲۰۰ + ۱۰ + ۱۲۰ + ۴۰) و (۱۴۰ + ۱۰ + ۱۲۰ + ۴۰) |
| روکش بیرونی درب | 327 × 267 | صفحه‌ی درب + ۲ × ۵ + ۲ × ۳۵ + ۲ × ۲۰ (۲۰۷ + ۱۰ + ۷۰ + ۴۰) و (۱۴۷ + ۱۰ + ۷۰ + ۴۰) |
| فاصله‌ی تا | 5 | فاصله‌ی میان جای کف و جای دیواره روی روکش، برای تا خوردن روکش دور لبهی ضخیم مقوا |
| برش گوشه | 45° | گوشههای الگو مورب بریده میشوند تا روکش در گوشهها بدون چین و همپوشانی زیاد تا شود |
روش‌ها کمی متفاوت‌اند: در این نمونه، الگوی روکش از ابعاد صفحه‌ی کف به‌علاوه‌ی فاصله‌ی تا محاسبه شده است؛ در روش دیگری که در مقاله‌ی روش محاسبه‌ی مقوا و روکش آمده، از ابعاد بیرونی استفاده میشود. نتیجه‌ی هر دو روش نزدیک است، اما هر کارگاه بر اساس روش اتصال و تجربه‌ی خود، یکی را استاندارد میکند. همین دلیل اصلی است که باید از نقشه‌ی تولیدکننده استفاده کنید.
نمایشگر لایههای نقشه برش
لایههای الگوی روکش زیره‌ی همین نمونه را روشن و خاموش کنید تا نقش هر لایه را ببینید:
نقشه‌ی ساده‌شده‌ی روکش زیره از نمونهی همین مقاله (میلیمتر)؛ شکل دقیق گوشهها و زبانه‌ها در هر کارگاه کمی متفاوت است.

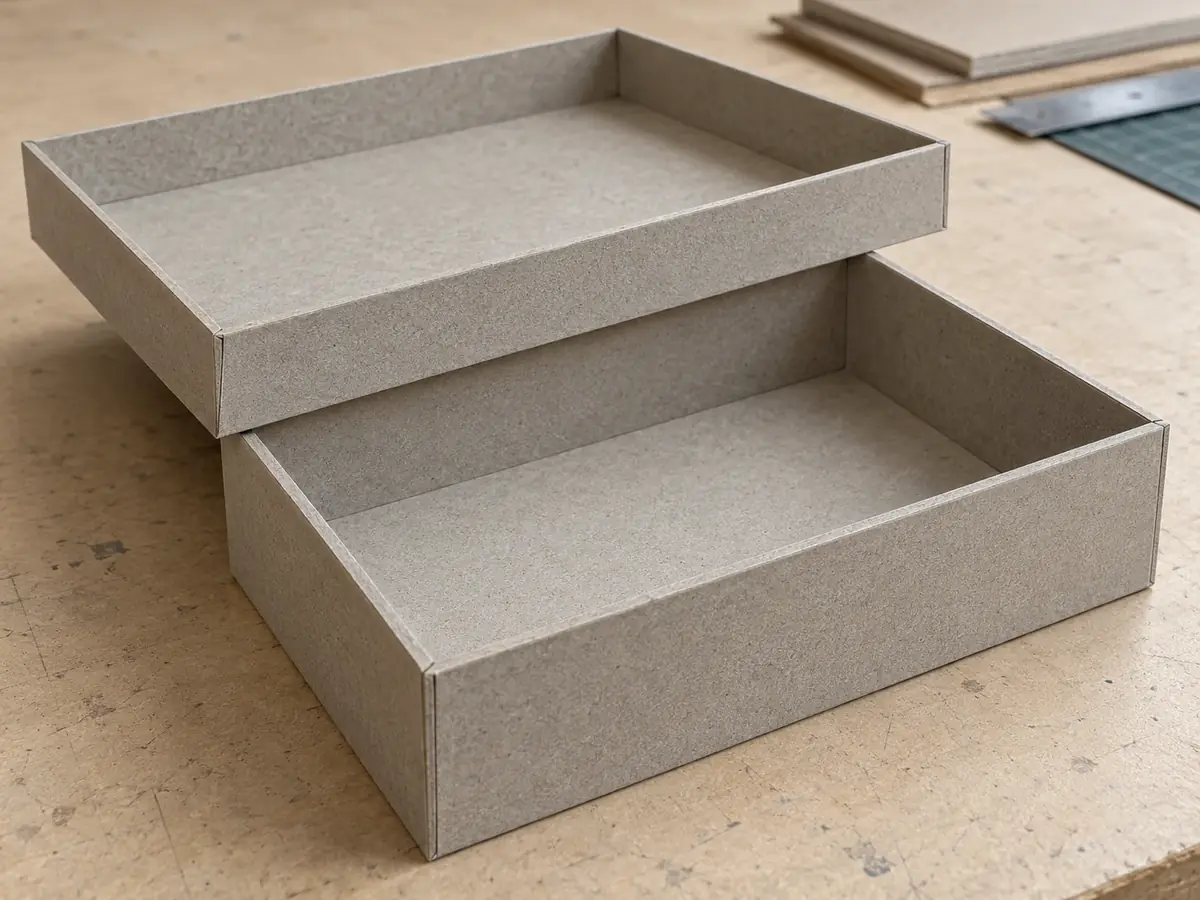

مراحل تهیه‌ی نقشه برش هاردباکس
- ابعاد داخلی را تعیین کنید: ابعاد محصول و فضای لازم برای اینسرت را اندازه بگیرید و ابعاد داخلی جعبه را مشخص کنید.
- ساختار و متریال را انتخاب کنید: نوع ساختار، ضخامت مقوا و نوع روکش را مشخص کنید؛ این‌ها ابعاد قطعات را تغییر می‌دهند.
- ابعاد قطعات مقوا را محاسبه کنید: بر اساس روش اتصال تولیدکننده، ابعاد کف، دیواره‌ها و درب را با لقی مناسب حساب کنید.
- الگوی روکش را محاسبه کنید: جای قطعات، فاصله‌ی تا، برگشت لبه و برش گوشهها را روی الگوی باز روکش مشخص کنید.
- نقشه را برداری رسم کنید: نقشه را در مقیاس واقعی و با لایه‌ها و رنگ‌های جداگانه برای هر نوع خط رسم کنید.
- نمونهی سفید بسازید: یک نمونهی بدون چاپ بسازید و جا افتادن محصول، لقی و فرم جعبه را بررسی کنید.
- نقشه را اصلاح و تأیید کنید: اصلاحات را اعمال، شماره‌ی نسخه را به‌روز و نسخه‌ی نهایی را تأیید کنید.
- طرح را روی نقشه بچینید: طراح گرافیک، طرح را روی نسخه‌ی تأییدشده با رعایت حاشیه‌ی اضافه و ناحیه‌ی ایمن آماده کند.
نقطه‌ی شروع همه‌ی این مراحل، ابعاد داخلی درست است؛ روش تعیین آن را در مقاله‌ی آموزش تعیین ابعاد داخلی هاردباکس و انتخاب ضخامت مقوا را در راهنمای ضخامت مغزی ببینید.
فایل، فرمت و لایه‌ها
- فایل برداری: نقشه باید برداری باشد، معمولاً با فرمت‌هایی مثل PDF برداری، فایل نرمافزارهای طراحی برداری یا DXF برای نرم‌افزارها و دستگاه‌های برش.
- مقیاس واقعی: نقشه در مقیاس یک به یک و به میلیمتر؛ هیچ‌وقت نقشه را بزرگ یا کوچک نکنید.
- لایههای جدا: خطوط برش، تا، شیار، حاشیه، ناحیه‌ی ایمن، اندازه‌ها و طرح گرافیکی، هر کدام در لایه‌ای جدا و نام‌گذاری‌شده.
- رنگ‌های اختصاصی برای خطوط: هر نوع خط با یک رنگ اختصاصی و نام روشن، تا در چاپ اشتباه گرفته نشود.
- قفل کردن لایه‌ی نقشه: طراح گرافیک، لایه‌ی نقشه را قفل کند تا خطوط به‌اشتباه جابه‌جا نشوند.
- شماره‌ی نسخه و تاریخ: هر تغییر، نسخه‌ی جدید؛ نام فایل و جدول مشخصات نقشه، نسخه را نشان دهد.
- جدول مشخصات: نام پروژه، ساختار، ابعاد داخلی، ضخامت مقوا، نوع روکش و راهنمای خطوط، روی خود نقشه.
نقشه برش ساختارهای دیگر
- مگنتی و کتابی: علاوه بر زیره، نقشه‌ی جلد با سه قطعه‌ی رو، عطف و پشت و فاصله‌های میان آن‌ها، محل آهنربا و الگوی روکش جلد. جزئیات در مقاله‌ی هاردباکس مگنتی.

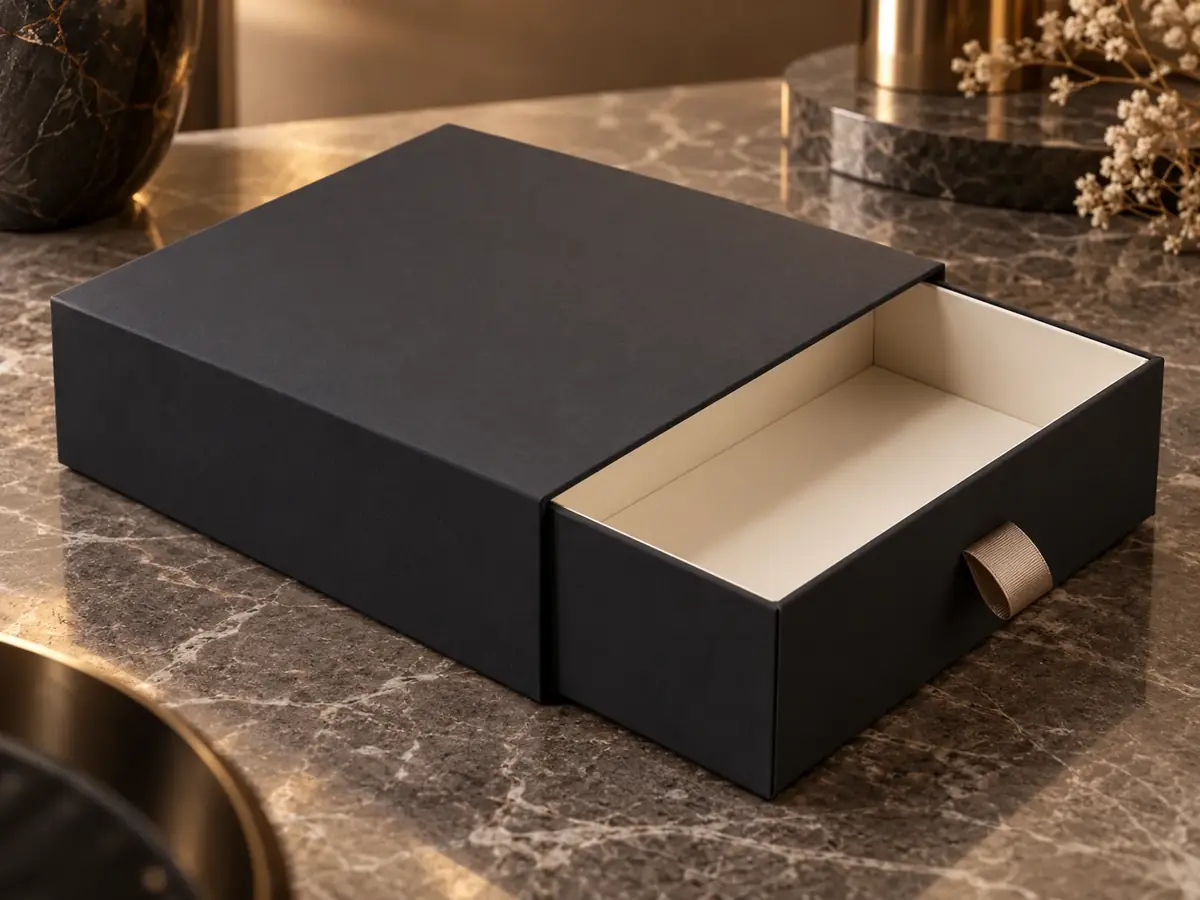

- کشویی: دو نقشه‌ی مستقل: کشو (مانند زیره‌ی بدون درب) و روکش کشو یا اسلیو، که لقی میان آن‌ها اهمیت زیادی دارد؛ همراه با محل زبانه یا روبان. جزئیات در هاردباکس کشویی.
- تلسکوپی: سه قطعه‌ی زیره، گردنی و درب، با ابعاد زنجیره‌ای. جزئیات در هاردباکس تلسکوپی.
- چندضلعی و گرد: کف و سقف چندضلعی یا دایره، نوار پیوسته‌ی دیواره و زبانه‌های برگشت در هر ضلع.
- اینسرت: نقشه‌ی جداگانه برای خانه‌بندی مقوایی یا برش فوم، هماهنگ با ابعاد داخلی و فرم محصول.
چه کسی نقشه را تهیه کند؟
نقشه‌ی برش، یک سند ساختاری است، نه گرافیکی. بهترین نقشه را تولیدکننده تهیه میکند، چون ضخامت واقعی مقوا، روش اتصال قطعات، مقدار برگشت لبه، رفتار روکش و تجهیزات برش خود را می‌شناسد. طراح گرافیک سپس طرح را روی همین نقشه می‌چیند.
- نقشه‌های آماده‌ی اینترنتی: برای آشنایی مفیدند، اما ابعاد، ضخامت و روش ساخت آن‌ها با تولید شما یکی نیست.
- نقشه‌ی طراح بدون هماهنگی: اگر طراح نقشه را خودش رسم کند، باید پیش از طراحی، با تولیدکننده تطبیق داده شود.
- تغییر ابعاد پس از طراحی: هر تغییر ابعاد، یعنی نقشه‌ی جدید و جابه‌جایی دوباره‌ی طرح.
برای چیدمان طرح روی نقشه، مقاله‌های بهترین محل لوگو روی درب جعبه و روش‌های چاپ روی هاردباکس را ببینید.
چک‌لیست بازبینی نقشه‌ی برش
- ابعاد داخلی روی نقشه با ابعاد اعلام‌شده‌ی محصول یکسان است.
- ضخامت مقوای در نظر گرفته‌شده، همان ضخامت واقعی مقوای تولید است.
- لقی درب، گردنی یا کشو مشخص و منطقی است.
- ابعاد همه‌ی قطعات مقوا با روش اتصال تولیدکننده هماهنگ است.
- الگوی روکش، برگشت لبه و برش گوشهها را دارد.
- خطوط برش، تا، حاشیه و ناحیه‌ی ایمن در لایههای جدا و با راهنمای خطوط مشخص‌اند.
- طرح گرافیکی تا انتهای حاشیه‌ی اضافه ادامه دارد.
- لوگو و متن‌ها داخل ناحیه‌ی ایمن و دور از تاها و درزها هستند.
- جهت باز شدن جعبه و جهت خواندن طرح روی همه‌ی وجوه درست است.
- محل آهنربا، روبان، زبانه و اینسرت مشخص شده است.
- جهت الیاف کاغذ روکش، در صورت اهمیت، روی نقشه ذکر شده است.
- نسخه و تاریخ نقشه روشن است و نسخه‌ی نهایی تأیید شده است.
اشتباهات رایج در نقشه برش
- استفاده از نقشه‌ی آماده بدون تطبیق با تولیدکننده.
- بزرگ یا کوچک کردن نقشه برای «جا دادن» طرح.
- خطوط نقشه در لایه‌ی طرح: چاپ شدن خطوط برش روی جعبه.
- نبود حاشیه‌ی اضافه‌ی طرح: لبه‌های سفید پس از برش و روکش‌کاری.
- طراحی روی نسخه‌ی قدیمی نقشه.
- نادیده گرفتن ضخامت واقعی مقوا و روکش.
- تأیید نقشه بدون نمونهی سفید.
پرسش‌های متداول درباره‌ی نقشه برش هاردباکس
نقشه برش هاردباکس چیست؟
نقشهای فنی و در مقیاس واقعی که شکل و ابعاد قطعات مقوا، الگوی روکش، آستر و اینسرت و خطوط برش و تای یک جعبه را مشخص میکند.
دایلاین چیست؟
همان نقشه برش؛ نامی که از قالب برش گرفته شده و مبنای طراحی گرافیک و تولید جعبه است.
نقشه برش هاردباکس چه اجزایی دارد؟
قطعات مقوای مغزی، الگوی باز روکش بیرونی با برگشت لبه، آستر داخلی و در صورت نیاز اینسرت و محل اکسسوری‌ها.
خط برش و خط تا چه تفاوتی دارند؟
خط برش، معمولاً ممتد، مرز بیرونی قطعه است که بریده میشود و خط تا، معمولاً خطچین، محل تا خوردن روکش است.
برگشت لبه در نقشه برش چیست؟
نواری از روکش که از لبهی بالای دیواره به داخل جعبه تا میخورد؛ در نمونهی این مقاله ۲۰ میلیمتر است.
چرا گوشههای الگوی روکش مورب بریده میشوند؟
تا روکش در گوشهها بدون چین و همپوشانی زیاد تا شود و گوشهها تمیز و دقیق دیده شوند.
فایل نقشه برش با چه فرمتی باشد؟
فایل برداری مانند PDF برداری، فایل نرمافزارهای طراحی برداری یا DXF، در مقیاس واقعی و با لایههای جداگانه.
چه کسی باید نقشه برش را تهیه کند؟
بهتر است تولیدکننده، چون ضخامت واقعی مقوا، روش اتصال، برگشت لبه و تجهیزات برش خود را می‌شناسد.
آیا می‌توان از نقشه برش آماده اینترنتی استفاده کرد؟
برای آشنایی مفید است، اما ابعاد، ضخامت و روش ساخت آن با تولید شما یکی نیست و باید با تولیدکننده تطبیق داده شود.
نمونه سفید چیست؟
نمونهای از جعبه بدون چاپ که برای بررسی ابعاد، لقی و فرم، پیش از تأیید نهایی نقشه ساخته میشود.
جمع‌بندی
نقشه برش هاردباکس، سند مشترک همه‌ی مراحل تولید است: ابعاد قطعات مقوا، الگوی روکش با برگشت لبه و برش گوشهها، آستر و اینسرت را با زبانی دقیق از خطوط و اعداد مشخص میکند. تهیه‌ی آن از ابعاد داخلی درست آغاز میشود، با انتخاب ساختار و ضخامت مقوا، محاسبه‌ی دقیق، رسم برداری در مقیاس واقعی، نمونهی سفید و اصلاح ادامه پیدا میکند و با تأیید نسخه‌ی نهایی به پایان می‌رسد. با استفاده از نقشه‌ی تولیدکننده، رعایت قراردادهای لایه‌ها و خطوط و بازبینی با چک‌لیست، طرح شما دقیقاً همان‌جایی می‌نشیند که باید، روی هر جعبه و در کل تیراژ.
